La toma de tierra de un punto de recarga: la causa oculta de la mitad de las averías
Artículo técnico dirigido a instaladores y a usuarios con conocimientos eléctricos. Cuando un coche no carga y el cargador no da un mensaje útil, la lista de sospechosos es larga. Pero hay uno que encabeza el ranking con diferencia y que casi nunca se mira primero: la toma de tierra. Es un elemento invisible, que no da síntomas en el resto de la casa y que un multímetro básico no evalúa correctamente. Y sin embargo, el vehículo la comprueba antes de aceptar una sola sesión de carga. Por qué el coche mira la tierra En el protocolo de recarga en modo 3, antes de cerrar el contactor el vehículo verifica la instalación. Una de las comprobaciones es la existencia y la referencia de la tierra a través del piloto de control. Si la tierra no está, o si su referencia no es la esperada, el coche simplemente no inicia la carga. No da un error descriptivo: da «error de carga» o parpadea, que es lo que hace pensar en un cargador averiado. Este es también el motivo de una prueba de diagnóstico muy útil: si el coche carga con el cargador ocasional en una toma normal pero no con el punto de recarga, la comunicación del vehículo funciona y hay que mirar la instalación del punto. Los cuatro problemas de tierra más frecuentes 1. Valor de resistencia demasiado alto La tierra existe, pero su resistencia es elevada. Ocurre en terrenos secos, rocosos o arenosos, en instalaciones antiguas donde la pica lleva décadas oxidándose, y en zonas donde nunca se ha vuelto a medir desde la construcción. Un valor alto no impide que la casa funcione: la nevera y las luces van igual. Solo se manifiesta cuando algo la exige de verdad. 2. Continuidad interrumpida en el recorrido La tierra llega perfectamente al cuadro y no llega al conector del cargador. Un empalme mal hecho, un borne flojo, un conductor de protección que se olvidó en una caja de derivación. En tiradas largas con varias cajas de paso es más común de lo que debería. Es la comprobación más básica de la verificación y la que más fallos revela: continuidad desde la pica hasta el pin de tierra del conector, no hasta el cuadro. 3. Tierras separadas que conviven En instalaciones ampliadas a lo largo del tiempo aparecen a veces dos sistemas de puesta a tierra distintos. Entre ellos puede existir una diferencia de potencial, y eso produce comportamientos erráticos difíciles de diagnosticar. 4. Garajes comunitarios con tierra deficiente Escenario clásico: el garaje tiene su propia tierra, hecha hace treinta años, que nunca se ha medido. El punto de recarga es el primer aparato que la exige. Y aparece el problema. Cómo se comprueba de verdad Un multímetro no mide una toma de tierra. Lo que hace falta: Medida de la resistencia de puesta a tierra con telurómetro, o con un comprobador de instalaciones que incorpore la función. Es la medida que da el valor real. Continuidad del conductor de protección desde el origen hasta el pin de tierra del conector Tipo 2, no hasta el cuadro. Verificación con simulador EVSE del comportamiento del equipo ante un fallo de tierra simulado: el punto de recarga debe reaccionar. Lo detallamos en verificación de un punto de recarga. Medida de tensión entre neutro y tierra. Un valor apreciable señala un problema en el sistema. Un apunte sobre valores: el valor máximo admisible de resistencia de tierra no es un número universal; depende del esquema de la instalación y de la sensibilidad del diferencial que la protege. La lectura correcta es la que hace quien firma el certificado con los datos de esa instalación, no una cifra copiada de internet. Qué hacer si la tierra es deficiente Por orden, de menos a más invasivo: Revisar antes de excavar. Muchas «tierras malas» son en realidad una conexión oxidada en la arqueta o un borne flojo. Es lo primero que hay que abrir. Mejorar la pica existente: sustituirla, aumentar su longitud o mejorar el terreno circundante. Añadir picas en paralelo, separadas entre sí lo suficiente para que no se solapen sus zonas de influencia. Anillo o malla de tierra en instalaciones donde no se alcanzan valores aceptables con picas. En comunidades: es una mejora del elemento común y beneficia a todo el edificio, no solo a quien instala el cargador. Merece la pena plantearlo así en la junta. Lo que nunca hay que hacer Puentear tierra y neutro en el cargador o en el cuadro para «resolver» el problema. Puede hacer que el coche cargue, y es exactamente por eso que resulta tentador. Elimina la protección de las personas y crea un riesgo grave. Aumentar la sensibilidad del diferencial para compensar una tierra mala sin corregir la tierra. Dar por buena la tierra porque «siempre ha funcionado». Nunca se le había pedido nada. Síntomas que apuntan a la tierra El coche no inicia la carga, sin mensaje útil, pero sí carga en otros puntos. El diferencial salta de forma aparentemente aleatoria, sobre todo en días húmedos. Un vehículo carga y otro no, en el mismo punto. El equipo pasa al estado de carga y vuelve atrás repetidamente. Hay tensión medible entre las carcasas metálicas y el suelo. Preguntas frecuentes ¿Cada cuánto hay que medir la tierra? En instalaciones sometidas a inspección periódica, la periodicidad la marca esa inspección. En una vivienda, medirla al instalar el punto de recarga y volver a comprobarla en las revisiones posteriores es una práctica sensata. El terreno cambia con la sequía y la humedad. Mi instalador dice que la tierra está bien pero no la ha medido. ¿Es normal? No debería serlo. La medida de tierra es una de las verificaciones previas a la emisión del certificado. Si no se ha hecho, es razonable pedirla. ¿Puede una tierra mala dañar el coche? El vehículo está diseñado para no cargar si la instalación no cumple, así que lo normal es que se proteja negándose a cargar. El riesgo real de una

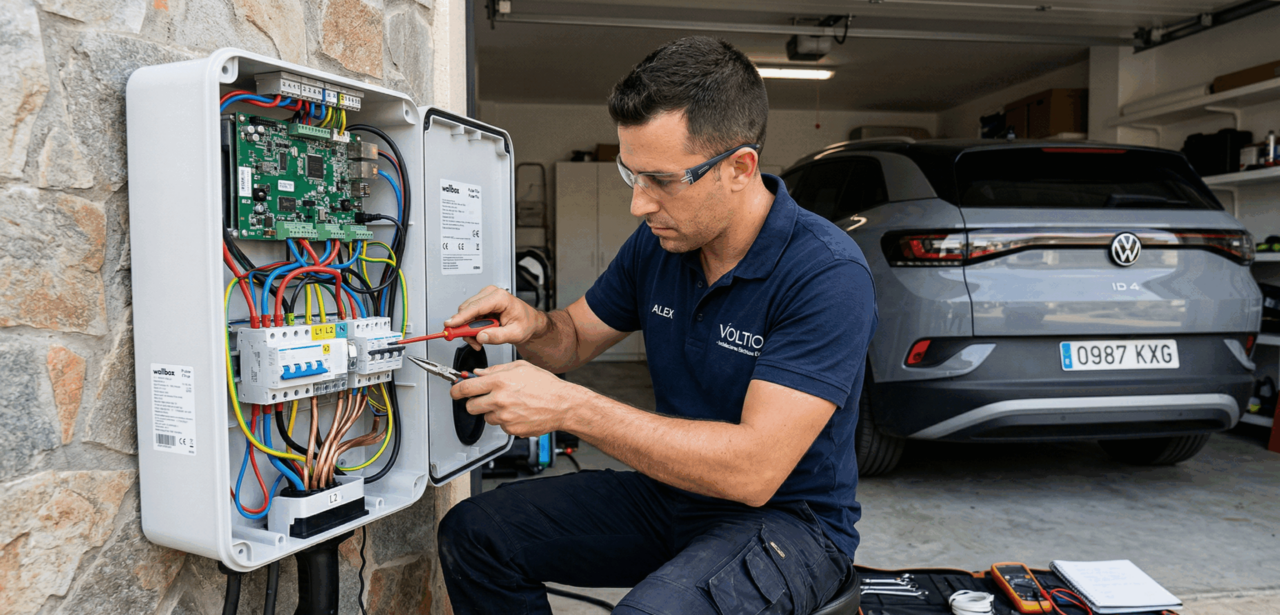

Mi cargador no carga el coche: 8 averías reales y cómo las diagnostica un instalador
Un cargador que no carga es una de las averías más frustrantes que existen, porque casi nunca da un mensaje útil. El coche dice «error de carga», el cargador parpadea en rojo y el cliente asume lo obvio: el cargador está roto. En la práctica, cuando un instalador con experiencia va a una avería de este tipo, el cargador resulta ser el culpable en una minoría de los casos. Lo habitual es que el problema esté en la instalación, en la red de la vivienda o en la combinación concreta de coche y equipo. Estas son las ocho causas que más aparecen y cómo se descartan una a una. 1. La toma de tierra no está en condiciones Es la primera sospechosa y la más difícil de aceptar para el cliente, porque «en casa siempre ha funcionado todo». Los coches eléctricos comprueban la continuidad y el valor de la toma de tierra antes de aceptar la carga. Si la tierra es mala —terrenos de relleno, viviendas antiguas, picas insuficientes— el coche puede detectar el cargador, iniciar el diálogo y luego negarse a arrancar la carga. El caso típico: el mismo coche carga sin problema en cualquier punto público y en casa no. Cómo se descarta: midiendo el valor de tierra con un telurómetro, no «a ojo». Y hay un truco de campo muy útil: probar a cargar con un cargador portátil de enchufe Schuko. Si con el Schuko sí carga, el problema de detección de tierra y la comunicación quedan bastante descartados y hay que mirar hacia el punto de recarga. 2. Caídas de tensión en la vivienda Este es el diagnóstico que más veces se pasa por alto, sobre todo en unifamiliares que están a final de línea, en zonas rurales o en urbanizaciones con la red justa. Muchos vehículos vigilan la tensión durante toda la sesión. Si detectan una diferencia de entre 12 y 15 V entre la tensión al inicio de la carga y la tensión en un momento dado, interpretan que la instalación no puede sostener el consumo y cortan con un error de suministro de red. Tesla es especialmente estricto en esto, pero no es el único. Lo pérfido del caso es que el síntoma es intermitente: unos días carga y otros no, y suele fallar por la noche, que es cuando la red de la zona está más cargada. Si en casa «se atenúan las luces» cuando arranca algún aparato grande, ya tienes una pista. Cómo se descarta: registrando la tensión durante una sesión completa. La caída de tensión admisible en un punto de recarga monofásico es del 5 % de 230 V, es decir, unos 11,5 V. Si te sales de ahí, el problema es la línea, no el cargador. La solución pasa por aumentar sección, revisar la acometida o limitar la corriente de carga. 3. Un borne flojo (y el calor que genera) Una conexión mal apretada no falla el primer día. Falla a las semanas, cuando el ciclo de calentamiento y enfriamiento de seis horas diarias de carga ha ido aflojando el contacto. El resultado es siempre el mismo: el borne se calienta, el plástico se ennegrece y acaba quemándose. Y antes de quemarse, provoca cortes de carga aleatorios que parecen un fallo electrónico. Hay instalaciones que han acabado con el embarrado carbonizado a los dos meses de montarse. Cómo se descarta: inspección visual y termografía. Cualquier decoloración alrededor de un borne es motivo de revisión inmediata. Un cargador que lleva funcionando bien y de repente empieza a cortar merece una revisión del apriete antes que un cambio de equipo. 4. El coche necesita neutro (y la instalación no lo tiene) Hay instalaciones, sobre todo bifásicas (230 V entre fases, sin neutro), en las que ciertos modelos de coche sencillamente no cargan. Los Renault Zoe son el ejemplo clásico y conocido: sin neutro o sin tierra en condiciones, no cargan. Algún Smart y algún modelo antiguo comparten esa manía. Con la mayoría de vehículos modernos no hay problema, pero si tienes una instalación bifásica, conviene comprobar la compatibilidad de tu coche y del cargador antes de comprar. Algunos fabricantes tienen referencias específicas para bifásica. 5. Interferencias por PLC en la red eléctrica Esta es la avería que hace perder días enteros porque nadie la busca. La comunicación entre coche y cargador viaja por la línea piloto. Si en la vivienda hay dispositivos PLC —esos adaptadores que llevan internet por la red eléctrica, muy habituales en chalets y en garajes sin cobertura wifi— pueden inyectar ruido en la instalación e interferir en esa comunicación. El síntoma: el coche detecta el cargador pero no inicia la carga, y todo lo demás mide bien. Cómo se descarta: desconectando los PLC de la vivienda y volviendo a probar. Es una prueba de dos minutos que ha resuelto casos en los que ya se había cambiado el cargador entero sin resultado. 6. El medidor de balanceo, mal configurado Si la instalación tiene control dinámico de potencia, el medidor o la pinza amperimétrica se convierten en un punto de fallo más. Los fallos habituales son tres: la pinza montada en el conductor equivocado o al revés; la pinza declarada en la app en una entrada distinta de donde está físicamente conectada; y los parámetros de comunicación del medidor sin configurar. En algunos equipos, si el medidor no responde por Modbus, el cargador directamente entra en error y no carga nada, en lugar de seguir cargando al mínimo. Un síntoma muy revelador: el coche carga, pero siempre a 6 A (la corriente mínima) por mucho que la casa esté vacía. Eso no es un cargador estropeado, es un balanceo que está leyendo mal. Lo desarrollamos en nuestro artículo sobre configuración y control dinámico. 7. Firmware desactualizado o accesorio no reconocido Los cargadores conectados reciben actualizaciones, y los accesorios (medidores, pasarelas, integraciones solares) se incorporan al catálogo con el tiempo. Es relativamente común que un medidor nuevo no sea reconocido por un cargador con firmware antiguo: se conecta
