Solplanet SDM630: el medidor que habilita el balanceo dinámico del Apollo

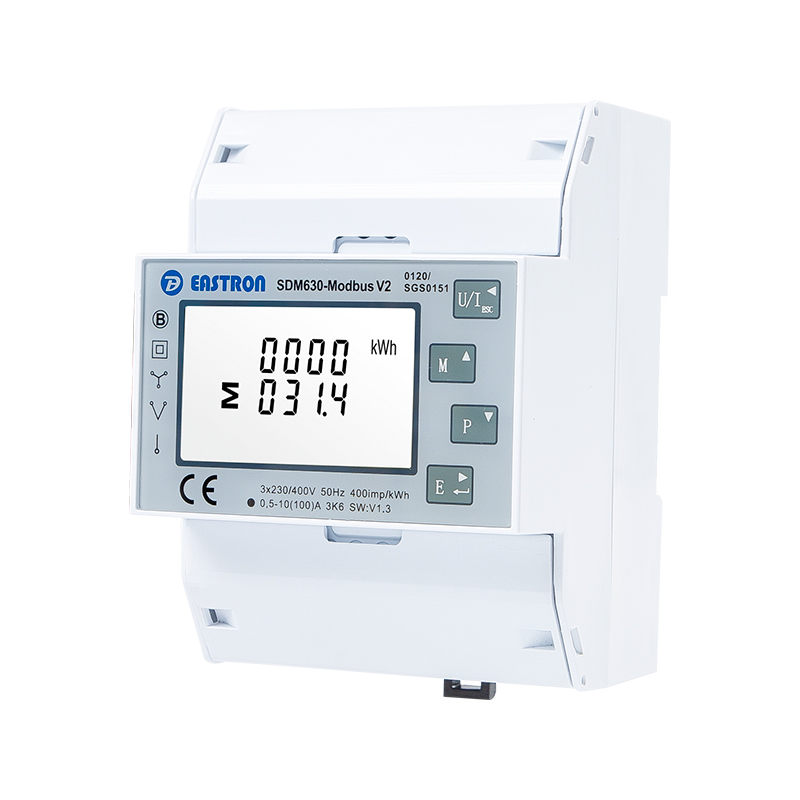

El Solplanet Energy Meter SDM630 es el medidor trifásico que se utiliza con el sistema compatible para proporcionar al cargador la información de consumo necesaria para las funciones de gestión energética y balanceo dinámico de potencia del Solplanet Apollo.
Dicho en corto: el cargador sabe cuánta corriente está entregando al coche, pero no sabe cuánto está consumiendo el resto de la instalación. Eso lo mide este equipo, y se lo transmite al cargador por un bus RS485.
¿Para qué sirve este medidor?
1. Balanceo dinámico de potencia
El SDM630 se instala en el cuadro eléctrico, donde puede medir el consumo total de la vivienda, el local o la nave. Envía esa lectura al cargador, que ajusta la corriente de carga del vehículo —dentro de su rango de 6 a 32 A— para que el consumo conjunto no supere la potencia disponible.
Cuando entran en marcha el horno, la bomba de calor o la maquinaria, la carga del coche baja automáticamente; cuando esos consumos cesan, vuelve a subir. Es lo que evita que salte el interruptor general y, en muchas instalaciones, lo que evita tener que ampliar la potencia contratada.
2. Funciones de gestión energética y carga solar
La documentación de Solplanet recoge que el medidor de energía es el accesorio necesario tanto para el balanceo dinámico como para la función de carga solar, en la que el cargador puede priorizar el excedente fotovoltaico frente a la energía de red cuando ese excedente existe. Sin medidor, el cargador no dispone de esa información.
Un matiz honesto: el SDM630 no garantiza por sí mismo la compatibilidad con cualquier inversor fotovoltaico. Aporta la medida de consumo y generación; la configuración concreta válida es la que recoge la documentación de Solplanet. Si tienes autoconsumo, dinos qué inversor llevas y lo revisamos contigo.

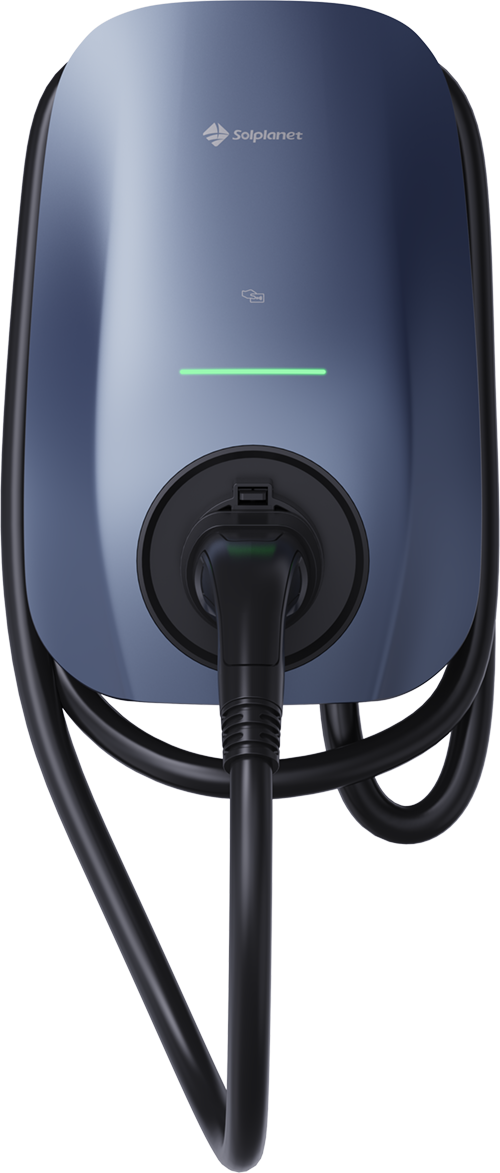

⚡ ¿Vas a comprar el Solplanet Apollo 22 kW?
Si compras el Solplanet Apollo 22 kW y quieres utilizar balanceo dinámico, necesitas el medidor compatible. El cargador se vende sin él.
Comprar Solplanet Apollo 22 kW (649 €)
Comprar pack Apollo 22 kW + SDM630 (829 €)
Comprando el cargador y el medidor por separado el total sería 878 €. El pack Apollo + SDM630 cuesta 829 €: 49 € menos.
Características técnicas
| Característica | Detalle |
|---|---|
| Fabricante / compatibilidad | Solplanet |
| Modelo | SDM630 (Eastron) |
| Tipo de equipo | Medidor de energía multifunción trifásico |
| Sistemas medidos | Monofásico, trifásico sin neutro y trifásico con neutro (3P y 3P+N) |
| Tipo de conexión | Directa hasta 100 A, sin necesidad de transformadores de intensidad externos |
| Corriente nominal (Ib) | 10 A |
| Corriente máxima (Imax) | 100 A |
| Corriente de arranque | 40 mA |
| Tensión nominal | 230 V fase-neutro |
| Margen de funcionamiento | 80 – 120 % de la tensión nominal |
| Precisión de energía activa | Clase 1,0 (IEC 62053-21) · Clase B (EN 50470-1/3) |
| Precisión de tensión y corriente | ± 0,5 % |
| Magnitudes medidas | Tensión, corriente, frecuencia, factor de potencia, potencia activa, reactiva y aparente, energía importada y exportada, y distorsión armónica |
| Comunicación | RS485 con protocolo Modbus RTU |
| Velocidad de comunicación | 1.200 – 38.400 bps |
| Direcciones Modbus | 1 a 247 |
| Distancia máxima del bus | 1.000 m |
| Salidas adicionales | 2 salidas de impulsos (energía importada / exportada) |
| Pantalla | LCD retroiluminado |
| Montaje | Carril DIN, 4 módulos |
| Normativa | EN 50470-1 / EN 50470-3 · IEC 62053-21 · EN 61326 (EMC) · EN 61010 (LVD) |
Instalación
El medidor se monta en carril DIN dentro del cuadro eléctrico, en el punto donde pueda medir el consumo total de la instalación (y la generación fotovoltaica, si la hay). Desde ahí se tira una línea de comunicación RS485 hasta el cargador, con par trenzado y una longitud máxima de 1.000 metros.
Puntos a tener en cuenta:
- Ocupa 4 módulos de carril DIN: comprueba el espacio libre en tu cuadro antes de comprar.
- Admite conexión directa hasta 100 A. Si tu suministro puede superar esa intensidad, el equipo de medida tiene que ser otro.
- Debe instalarlo un instalador eléctrico autorizado: se trabaja sobre elementos en tensión y de su ubicación depende que la medida sea correcta.
- La instalación completa del punto de recarga debe cumplir la ITC-BT-52 del Reglamento Electrotécnico de Baja Tensión.
¿Necesitas instalador? Te lo buscamos
Somos instaladores de puntos de recarga y tenemos red de instaladores en toda España. Cuéntanos dónde estás y te ponemos en contacto con el que te corresponda.
Teléfono y WhatsApp: 617 994 217.
Preguntas frecuentes
Compra tu medidor Solplanet SDM630 en Wallbai
En Wallbai somos instaladores de puntos de recarga: antes de venderte un accesorio te confirmamos que es el que te hace falta y que cabe en tu cuadro. Dinos qué cargador vas a instalar, cómo es tu suministro y si tienes placas.
Escríbenos por WhatsApp y te asesoramos
Ver también: Solplanet Apollo 22 kW · pack Apollo 22 kW + SDM630 · todos los accesorios y medidores.
