Descripción

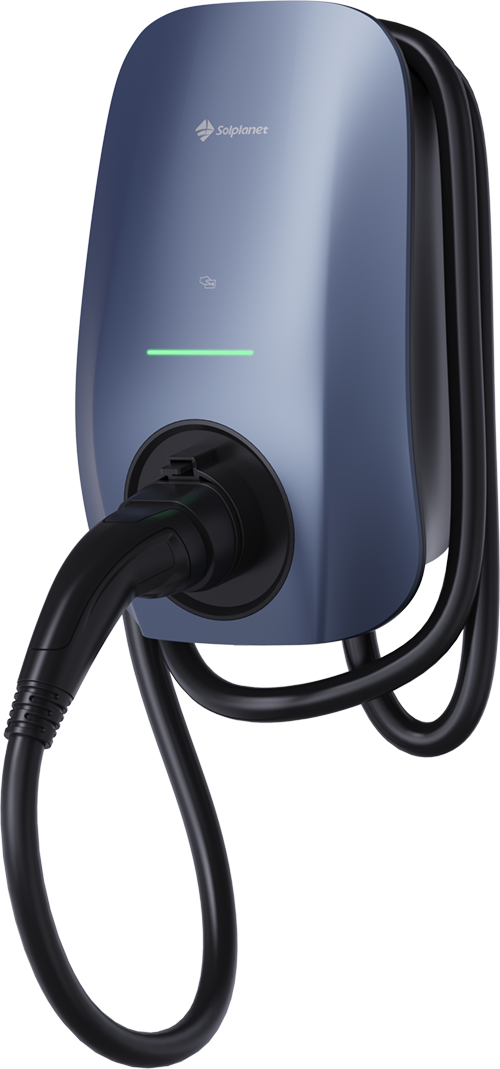

Solplanet Apollo 22 kW: wallbox trifásico inteligente
El Solplanet Apollo 22 kW (modelo SOL22H) es el cargador trifásico de la serie SOL APOLLO de Solplanet, marca del grupo AISWEI. Entrega hasta 22 kW a 400 V AC con cable Tipo 2 integrado y está preparado para la gestión inteligente de la energía de la instalación.
Este producto es el pack completo: el cargador más el medidor trifásico Solplanet SDM630, que es la pieza que habilita el balanceo dinámico de potencia. Es la opción recomendada para quien quiere instalar el punto de recarga sin ampliar la potencia contratada y sin volver a comprar accesorios más adelante.
¿Qué incluye?
✅ ESTE PACK INCLUYE EL MEDIDOR PARA BALANCEO DINÁMICO
- ✅ 1 × cargador Solplanet Apollo SOL22H de 22 kW con cable Tipo 2 integrado
- ✅ 1 × medidor trifásico Solplanet Energy Meter SDM630
- ✅ Material de fijación, tarjetas RFID y documentación del fabricante
- ❌ No incluye protecciones eléctricas ni instalación
Con estos dos elementos, la instalación queda preparada para balanceo dinámico desde el primer día. El producto de 649 € es únicamente el cargador, sin medidor.
| Precio comprando por separado | 878 € |
| Precio pack | 829 € |
| Ahorro | 49 € |
Precios con IVA incluido. El precio por separado corresponde al cargador Apollo 22 kW (649 €) más el medidor SDM630 (229 €).
Balanceo dinámico de potencia
El balanceo dinámico —o modulación automática de potencia— es lo que evita que el punto de recarga haga saltar el interruptor general. El funcionamiento es sencillo:
- El medidor SDM630, instalado en el cuadro eléctrico, mide en tiempo real el consumo de toda la instalación.
- Envía esa lectura al cargador por el bus RS485.
- El cargador ajusta la corriente de carga del vehículo dentro de su rango de 6 a 32 A para que el consumo total no supere la potencia disponible.
Cuando arrancan el horno, la bomba de calor o una máquina de la nave, la carga del coche baja; cuando esos consumos cesan, vuelve a subir. Es lo que permite convivir con una potencia contratada ajustada y, en muchos casos, evitar ampliarla, que suele ser la partida más cara de una instalación de recarga.
¿Necesito el SDM630?
Sí: para utilizar el balanceo dinámico se necesita el medidor compatible. En este pack ya viene incluido. La documentación oficial de Solplanet indica que el medidor de energía es un accesorio opcional que hay que instalar para las funciones de carga solar y de balanceo dinámico. Comprando este pack no tienes que añadir nada más para tener esa función disponible.
Carga fotovoltaica y gestión energética
Según la documentación de Solplanet, el cargador puede priorizar el uso del excedente solar generado por la instalación fotovoltaica en lugar de la energía de red, cuando ese excedente está disponible. Igual que el balanceo dinámico, esa función necesita el medidor de energía, que en este pack ya está incluido: es el medidor el que informa al cargador de cuánta energía está sobrando en cada momento.
Seamos precisos: el SDM630 no garantiza por sí mismo la compatibilidad con cualquier inversor fotovoltaico. El medidor aporta la lectura de consumo y generación de la instalación; la configuración concreta válida es la que recoge la documentación de Solplanet. Si tienes o vas a tener autoconsumo, dinos qué inversor llevas y lo revisamos contigo antes de que compres.
¿Para quién es este pack?
- Quien quiere balanceo dinámico desde el primer día.
- Quien necesita limitar automáticamente la potencia de carga en función del consumo de la vivienda, el local o la nave.
- Quien quiere aprovechar las funciones de gestión energética compatibles del Apollo.
- Quien está preparando una instalación con gestión fotovoltaica en los términos que permite la configuración oficial del fabricante.
Conectividad y aplicación
El Apollo se configura y se controla desde la app Ai-Charging de Solplanet: supervisión de la carga, bloqueo y desbloqueo en remoto y modos de carga programada y carga en horas valle para aprovechar el tramo barato de la tarifa. El firmware se actualiza de forma inalámbrica.
Interfaces recogidas en la ficha técnica oficial:
- WiFi — conexión a la red doméstica y a la nube de Solplanet.
- Bluetooth (BLE) — puesta en marcha y configuración local.
- LAN / Ethernet — conexión por cable RJ-45 cuando el WiFi no llega bien.
- RS485 — bus de comunicación con el medidor SDM630 incluido.
- 4G — módulo opcional para emplazamientos sin red fija.
Autenticación RFID y NFC
Lector RFID / NFC integrado en el frontal. El fabricante suministra tres tarjetas RFID y permite vincular hasta tres por cargador. La copia de la tarjeta por NFC en el móvil no está soportada en iPhone, por las restricciones de Apple al NFC.
Instalación trifásica
Para cargar a 22 kW reales hace falta suministro trifásico a 400 V y potencia contratada suficiente. Antes de comprar, revisa:
- Tu suministro. Si es monofásico, este pack no es el tuyo: mira la gama de 7,4 kW.
- Tu coche. Muchos vehículos limitan el cargador de a bordo a 11 kW o menos. El wallbox queda preparado, pero no puede dar más de lo que acepta el coche.
- Espacio en el cuadro. El medidor SDM630 se monta en carril DIN y ocupa cuatro módulos.
- Protecciones. El pack no incluye protecciones eléctricas: la instalación debe llevar su cuadro conforme a la ITC-BT-52. Puedes verlas en accesorios y cuadros de protección.
- Instalador autorizado. El medidor va dentro del cuadro, sobre elementos en tensión, y su ubicación determina que la medida sea correcta. Debe montarlo un instalador habilitado.
¿Necesitas instalador? Te lo buscamos
Somos instaladores de puntos de recarga y tenemos red de instaladores en toda España. Cuéntanos dónde estás y te ponemos en contacto con el que te corresponda.
Teléfono y WhatsApp: 617 994 217.
Características técnicas
Cargador Solplanet Apollo SOL22H
| Característica | Detalle |
|---|---|
| Marca | Solplanet |
| Familia / modelo | SOL APOLLO · SOL22H |
| Potencia máxima | 22 kW |
| Tipo de instalación | Trifásica |
| Tensión | 400 V AC |
| Corriente máxima de salida | 32 A |
| Corriente ajustable | 6 – 32 A |
| Frecuencia | 50 / 60 Hz |
| Conector | Cable Tipo 2 integrado |
| Comunicaciones | WiFi · Bluetooth · LAN (Ethernet) · RS485 |
| Conectividad móvil | Módulo 4G opcional |
| Autenticación | Lector RFID / NFC integrado (3 tarjetas incluidas) |
| Aplicación móvil | Ai-Charging (Solplanet) |
| Programación de carga | Carga programada y carga en horas valle desde la app |
| Balanceo dinámico de potencia | Sí — medidor SDM630 incluido en el pack |
| Carga con excedente solar | Contemplada por el fabricante con medidor de energía instalado |
| Detección de fuga de corriente continua | 6 mA |
| Protección contra sobreintensidad | 35,2 A |
| Protección contra sobretensión transitoria | Tipo III según EN 60664 |
| Otras protecciones | Sobretemperatura, sobretensión y subtensión, sobrefrecuencia y subfrecuencia, pérdida de fase, fallo de relé y vigilancia del conductor de tierra |
| Grado de protección | IP65 (envolvente) |
| Resistencia al impacto | IK10 |
| Temperatura de funcionamiento | -25 a 50 °C |
| Humedad relativa | 5 – 95 %, sin condensación |
| Altitud máxima | 2.000 m |
| Indicación de estado | Banda LED frontal |
| Dimensiones (An x Al x Pr) | 230 x 360 x 130 mm |
| Peso | 5,1 kg (montaje en pared) |
| Montaje | Pared o poste |
| Normativa y certificación | CE, TÜV / EN IEC 61851-1 |
| Garantía | 3 años |
Datos de la ficha técnica y del manual de usuario oficiales de la serie SOL APOLLO de Solplanet. La documentación contempla longitudes de cable de 5 y 7,5 m para la serie, pero la referencia de proveedor de esta unidad no especifica cuál monta, así que no publicamos una longitud sin confirmar. Si es determinante para tu instalación, escríbenos y lo verificamos.
Medidor Solplanet Energy Meter SDM630
| Característica | Detalle |
|---|---|
| Modelo | SDM630 (Eastron), medidor de energía Solplanet |
| Tipo | Medidor multifunción trifásico |
| Sistemas medidos | Monofásico, trifásico sin neutro y trifásico con neutro (3P y 3P+N) |
| Conexión | Directa hasta 100 A, sin transformadores de intensidad externos |
| Corriente nominal / máxima | 10 A / 100 A |
| Tensión nominal | 230 V fase-neutro |
| Precisión de energía activa | Clase 1,0 (IEC 62053-21) · Clase B (EN 50470-1/3) |
| Comunicación | RS485 Modbus RTU + 2 salidas de impulsos |
| Velocidad de comunicación | 1.200 – 38.400 bps · direcciones 1 a 247 |
| Distancia máxima del bus | 1.000 m |
| Montaje | Carril DIN, 4 módulos |
| Pantalla | LCD retroiluminado |
Solplanet Apollo solo vs Apollo + SDM630
| Apollo solo | Apollo + SDM630 | |
|---|---|---|
| Cargador 22 kW | Sí | Sí |
| Cable Tipo 2 | Sí | Sí |
| Medidor SDM630 | No | Sí |
| Balanceo dinámico | Requiere medidor | Preparado con medidor incluido |
| PVP | 649 € | 829 € |
Preguntas frecuentes
Compra tu pack Solplanet Apollo 22 kW + SDM630 en Wallbai
En Wallbai somos instaladores de puntos de recarga: antes de venderte el pack te confirmamos que encaja con tu suministro, con tu coche y con el espacio libre de tu cuadro. Dinos si tu suministro es trifásico, qué potencia tienes contratada y si tienes placas solares.
Escríbenos por WhatsApp y te asesoramos
Ver también: Apollo 22 kW solo · medidor SDM630 suelto · todos los cargadores de 22 kW · cargadores con carga solar.
