Descripción

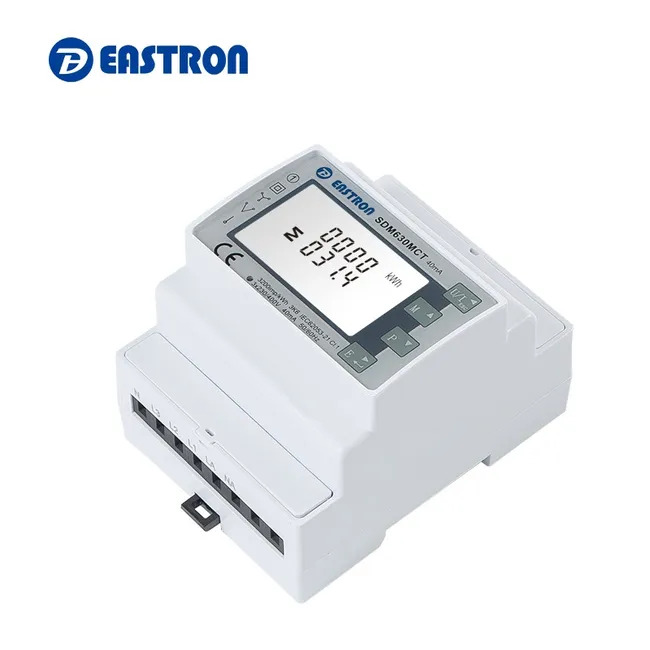

Medidor Autel trifásico de lectura indirecta (Eastron SDM630 MCT) con 3 toroidales — balanceo dinámico para cargadores Autel trifásicos
Medidor de energía trifásico en versión Autel (Eastron SDM630 MCT) con 3 transformadores de corriente (toroidales ESCT24) incluidos. Es el medidor que usamos para el balanceo dinámico de los cargadores Autel trifásicos (AC Single 22 kW Display y LCD): mide en tiempo real lo que consume la instalación en cada fase y el cargador ajusta su potencia para no superar nunca la contratada.
📊 Trifásico 3×230/400 V🔄 Lectura indirecta🧲 3 toroidales incluidos🔗 RS485 Modbus🔩 Carril DIN⚡ Balanceo dinámico
Elige tu medidor Autel
Medidor monofásico SDM120CT
- Lectura indirecta · toroidal 120 A incluido
- Para cargadores Autel monofásicos (7,4 kW)
- RS485 · carril DIN
Medidor trifásico SDM630 MCT
- Lectura indirecta · 3 toroidales incluidos
- Para cargadores Autel trifásicos (22 kW)
- RS485 · carril DIN
✔ Estás viendo esta versión
¿Por qué lectura indirecta?
Los toroidales se cierran sobre los cables de la acometida sin cortarlos ni desconectar nada: la instalación es rápida y segura, y sirve para cualquier potencia contratada. El medidor se comunica con el cargador por RS485 (Modbus RTU).
Compatibilidad
Para cargadores Autel trifásicos: AC Single 22 kW Display, AC Single 22 kW LCD. Para instalaciones monofásicas, usa el medidor monofásico SDM120CT. Conviene tener el cargador actualizado a la última versión de firmware.
Ficha técnica
| Modelo | Eastron SDM630 MCT (versión Autel) + 3 × ESCT24 |
| Referencia | 101009758 + 3 ESCT24 |
| Tipo | Vatímetro trifásico de lectura indirecta |
| Tensión | 3 × 230/400 V |
| Transformadores | 3 toroidales incluidos |
| Comunicación | RS485 Modbus RTU |
| Medición | Bidireccional (importación y exportación), clase 1 en energía activa · pantalla LCD retroiluminada |
| Montaje | Carril DIN, 4 módulos (72 mm), en el cuadro general |
| Qué incluye | Medidor SDM630 MCT + 3 toroidales ESCT24 (uno por fase) |
| Uso | Balanceo dinámico de cargadores Autel trifásicos |
Preguntas frecuentes
¿Lo instalo yo?
Lo instala un electricista en el cuadro general; los toroidales se colocan en los conductores de fase de la acometida.
¿Sirve para un cargador monofásico?
No; para monofásico usa el SDM120CT con toroidal de 120 A.
¿Por qué este y no un medidor de conexión directa?
Porque en trifásico la acometida suele ir a 32-63 A por fase y un medidor directo obligaría a cortar y pasar los cables por él. Con los toroidales se abraza cada fase sin tocar el cableado, y el mismo equipo vale para cualquier potencia contratada.
¿Funciona con placas solares?
Sí. Es bidireccional, así que detecta cuándo la instalación está exportando a la red y el cargador puede aprovechar los excedentes (gestión solar del AC Single).
¿Hace falta para cargar?
No, el cargador funciona sin él; es necesario solo para el balanceo dinámico (evitar que salte la potencia contratada).
¿Necesitas balanceo dinámico en tu instalación trifásica?
Escríbenos por WhatsApp al 617994217 y te asesoramos sin compromiso: abrir chat. Mira toda la gama Autel.
