Descripción

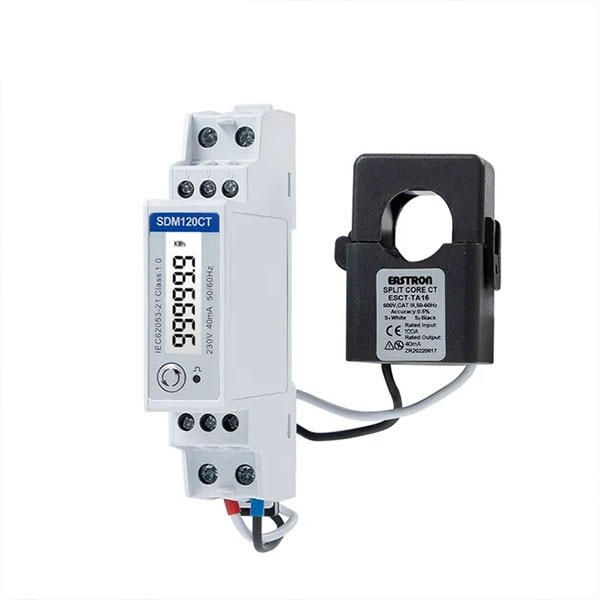

Medidor Autel monofásico de lectura indirecta para balanceo dinámico
Este es el medidor Autel monofásico de lectura indirecta, fabricado por Eastron (modelo SDM120CT) para los cargadores Autel. Es el medidor Autel monofásico oficial para el balanceo dinámico: lo indica el propio fabricante, Autel Energy Europe, y lo suministramos con el toroidal de 120 A incluido. Es el medidor que usamos para hacer balanceo dinámico con el Autel MaxiCharger AC Single 7,4 kW y con los modelos anteriores MaxiCharger AC W7-S y MaxiCharger AC Socket + 4G en viviendas monofásicas.
Mide en tiempo real el consumo de la vivienda y se lo comunica al cargador. Así, si sube el consumo de la casa, el cargador baja la potencia que da al coche, y cuando vuelve a haber margen, la sube. Cargas el coche sin que salte el ICP y, en muchos casos, sin ampliar la potencia contratada.
Elige tu medidor Autel
Medidor monofásico SDM120CT
- Lectura indirecta · toroidal 120 A incluido
- Para cargadores Autel monofásicos (7,4 kW)
- RS485 · carril DIN
✔ Estás viendo esta versión
Medidor trifásico SDM630 MCT
- Lectura indirecta · 3 toroidales incluidos
- Para cargadores Autel trifásicos (22 kW)
- RS485 · carril DIN
Lectura indirecta: el toroidal va incluido
A diferencia de un medidor de conexión directa, este equipo mide la corriente mediante un transformador de corriente (toroidal) colocado en la línea general de la vivienda. El toroidal de 120 A viene incluido, no hay que comprarlo aparte.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | Autel Europe Meter monofásico lectura indirecta (Eastron SDM120CT) |
| Referencia fabricante | Autel 106001330 · Eastron 501007005 (SDM120CT) |
| Instalación | Monofásica |
| Tensión | 230 V AC · 50/60 Hz |
| Medida de corriente | Indirecta, con toroidal de 120 A incluido |
| Comunicación | RS485 con el cargador Autel |
| Medición | Bidireccional |
| Precisión energía activa | Clase 1 / Clase B |
| Pantalla | LCD retroiluminada |
| Montaje | Carril DIN, 1 módulo (18 mm) |
| Protección | IP51 (uso en interior de cuadro) |
| Temperatura de trabajo | -25 °C a +55 °C |
| Cargadores compatibles | Autel MaxiCharger AC Single 7,4 kW, AC W7-S y AC Socket + 4G en monofásico |
Instalación del medidor Autel monofásico
Se instala en el cuadro eléctrico, sobre carril DIN, y el toroidal se coloca en la línea general para medir todo el consumo de la vivienda. La comunicación con el cargador se hace por RS485. Debe instalarlo un instalador autorizado.
No hace falta una versión mínima de firmware en el cargador para que detecte el medidor, pero es muy recomendable actualizar el cargador a la última versión antes de configurarlo.
¿Tienes otro modelo de Autel?
Este medidor vale para los Autel monofásicos de 7,4 kW (AC Single, W7-S y Socket + 4G). Para una instalación trifásica con el AC Single 22 kW necesitas el medidor trifásico SDM630 MCT con 3 toroidales. Si tienes dudas con tu modelo, dínoslo y te lo confirmamos antes de comprar.
Cómo funciona el balanceo dinámico con el medidor Autel monofásico
El medidor Autel monofásico lee cada segundo la corriente que pasa por la línea general de la vivienda a través del toroidal y la envía al cargador por RS485. El cargador compara ese consumo con la potencia contratada que has configurado en la app Autel Charge y reparte lo que sobra para el coche: si enciendes el horno o la vitrocerámica, baja la carga; cuando apagas, vuelve a subir hasta los 7,4 kW. Así cargas de noche con la potencia que tienes contratada, sin saltos del ICP y sin pagar más término de potencia. Es lo que llamamos balanceo dinámico, y en los Autel monofásicos solo funciona con este medidor.
Si quieres ver cómo queda montado, pídenos fotos de instalaciones reales por WhatsApp; nuestro equipo lo instala junto con el cargador en toda la provincia de Jaén y, con instaladores de confianza, en el resto de España.
Preguntas frecuentes sobre el medidor Autel monofásico
¿Incluye el transformador de corriente?
Sí. Viene con el toroidal de 120 A; no hay que pedirlo aparte.
¿Sirve para el Autel AC Single con pantalla?
Sí. Vale para todos los Autel monofásicos de 7,4 kW: AC Single Socket, AC W7-S y AC Socket + 4G.
¿Necesito actualizar el cargador?
No es obligatorio, pero es muy recomendable dejar el cargador en la última versión de firmware antes de configurar el balanceo.
¿Vale para instalaciones trifásicas?
No. Es un medidor monofásico. Para trifásica (AC Single 22 kW) necesitas el medidor trifásico SDM630 MCT con 3 toroidales (265 €).
¿Puedo usar el Eastron SDM230 con el AC Single?
Para los cargadores Autel monofásicos recomendamos este SDM120CT, que es el medidor que Autel indica para el balanceo dinámico. Si ya tienes otro medidor instalado, escríbenos antes y lo revisamos.
Cómpralo con tu cargador Autel
Si vas a comprar el Autel MaxiCharger AC Single 7,4 kW y quieres balanceo dinámico, añade este medidor al mismo pedido. Precio: 95,00 € IVA incluido.
