Cable de datos y distancias: hasta dónde llega el bus de comunicación de un cargador
Artículo técnico dirigido a instaladores. En una instalación de recarga hay dos cables que importan. Del de potencia se habla mucho: sección, caída de tensión, protecciones. Del de datos no habla casi nadie, y sin embargo es el responsable de una parte importante de las llamadas de postventa. Es el cable que lleva la lectura del sistema de medida hasta el cargador, o el que comunica dos equipos en maestro-esclavo. Si va mal, el balanceo da lecturas erráticas, el cargador limita sin motivo, o directamente no funciona. Qué cable hay que usar La mayoría de sistemas de medida y de comunicación entre cargadores utilizan RS-485 o buses similares. El cable adecuado es: FTP o STP categoría 6, es decir, par trenzado apantallado. No UTP sin pantalla. La malla conectada a tierra, y conectada en un solo extremo para evitar bucles de masa. Este detalle es el que más veces se hace mal. Un par por cada dispositivo de medida. Si la instalación lleva medida de red y medida de fotovoltaica, hacen falta dos pares distintos: uno por medidor. No hay interferencia entre pares del mismo cable. Un cable de audio o un par cualquiera «que ya estaba ahí» funciona a veces, en tiradas cortas y en instalaciones limpias. En cuanto la distancia crece o hay ruido eléctrico, deja de funcionar de forma intermitente, que es la peor clase de fallo. Hasta dónde llega Aquí hay una diferencia notable entre fabricantes, y conviene conocerla antes de vender una instalación: Hay equipos cuyo fabricante confirma hasta 400 metros de bus, y en los que se han hecho pruebas satisfactorias en el entorno de los 500 metros. En la práctica el límite lo pone antes la logística que la electrónica: las bobinas comerciales de cable de datos son de unos 305 metros. Otros equipos dan lecturas de consumo poco fiables a partir de unos 75 metros si el cable no es de calidad. Con el mismo protocolo y la misma tirada, un fabricante funciona y otro no. La conclusión práctica: la distancia máxima del bus es una especificación del fabricante, no del protocolo. Antes de comprometerte con un garaje de 150 metros, confírmalo por escrito con el servicio técnico. La resistencia de terminación En buses RS-485, el extremo de la línea necesita una resistencia de terminación de 120 Ω para evitar reflexiones de señal. Muchos equipos la llevan incorporada y se activa con un microinterruptor o un puente; otros exigen colocarla físicamente. Sin terminación, un bus corto puede funcionar perfectamente y uno largo empieza a dar errores esporádicos. Es una de las causas más habituales de «funciona pero a veces falla». Merece la pena repasar también la posición de los microinterruptores del equipo. En algunos cargadores, un micro que selecciona entre RS-485 y otro protocolo hace que el medidor no se detecte aunque esté bien cableado, y el síntoma es que la app no muestra ni kW ni kWh aunque el coche cargue. Por dónde puede ir el cable de datos Un error frecuente: meter el cable de datos en el mismo tubo que el de potencia porque «ya que abrimos». Los circuitos de señal y los de potencia no deben compartir canalización; el campo generado por 32 A induce ruido en el par de datos. Si no hay más remedio que llevarlos juntos por una bandeja, conviene: Mantener separación física entre ellos. Usar cable apantallado con la malla bien rematada. Evitar recorridos paralelos largos. Y aplican las mismas reglas de trazado que al cable de potencia: nada por la canalización de la línea general del edificio. Lo detallamos en el trazado del cable en un garaje comunitario. Cuando no se puede pasar cable: comunicación por otras vías No siempre hay canalización disponible entre el cuadro y el cargador. Alternativas: Adaptadores PLC Llevan la red por el propio cableado eléctrico. Es la solución más usada en garajes comunitarios cuando el equipo se comunica por red en lugar de por bus. Consideraciones: Los modelos de gama alta funcionan notablemente mejor que los básicos en instalaciones con ruido. Hay que contar con el espacio: un adaptador PLC no cabe dentro de cualquier cuadro compacto. Política sensata: si el PLC lo compra el cliente, sigue siendo el instalador quien recibe la llamada si no funciona. Conviene acordar de antemano qué pasa en ese caso. Comunicación por wifi o por red local Algunos sistemas modernos permiten que el cargador hable con el inversor fotovoltaico o con el medidor por la red local, indicando la dirección IP, en lugar de por RS-485. Cuando está disponible, ahorra pasar cable. Requiere que ambos equipos estén en la misma red y que esa red sea estable, lo que en un sótano no es evidente: ver wifi en el garaje. Medida inalámbrica Algunos sistemas de medida transmiten sin cable al cargador. Cómodo, pero el alcance en un garaje con estructura de hormigón y armaduras metálicas es mucho menor que el declarado. Conviene probarlo en el sitio antes de venderlo. Diagnóstico rápido cuando el balanceo va mal ¿Lee algo el cargador? Si no lee nada, es cableado, terminación o configuración del puerto. Si lee valores extraños, es colocación del sensor. Sentido de la pinza. Lecturas negativas o inversas apuntan directamente aquí. Qué está midiendo. El sensor debe leer el total de la instalación, no un circuito. Es el error que deja al equipo permanentemente limitado. Terminación de 120 Ω presente y en el extremo correcto. Malla conectada a tierra en un solo extremo. Longitud real del bus frente a la especificación del fabricante. Preguntas frecuentes ¿Puedo usar un cable de red que ya estaba instalado? Si es categoría 6 apantallado y el recorrido no comparte tubo con potencia, sí. Comprueba antes la continuidad de los pares y remata bien la malla. ¿Cuántos pares necesito? Uno por dispositivo que hable por el bus. Con un solo medidor, un par. Con medida de red y de fotovoltaica, dos. El bus funciona bien pero de vez en cuando falla. ¿Qué miro? Terminación, malla y longitud,
Wifi en el garaje: cómo conectar el cargador cuando no hay cobertura (y por qué importa)

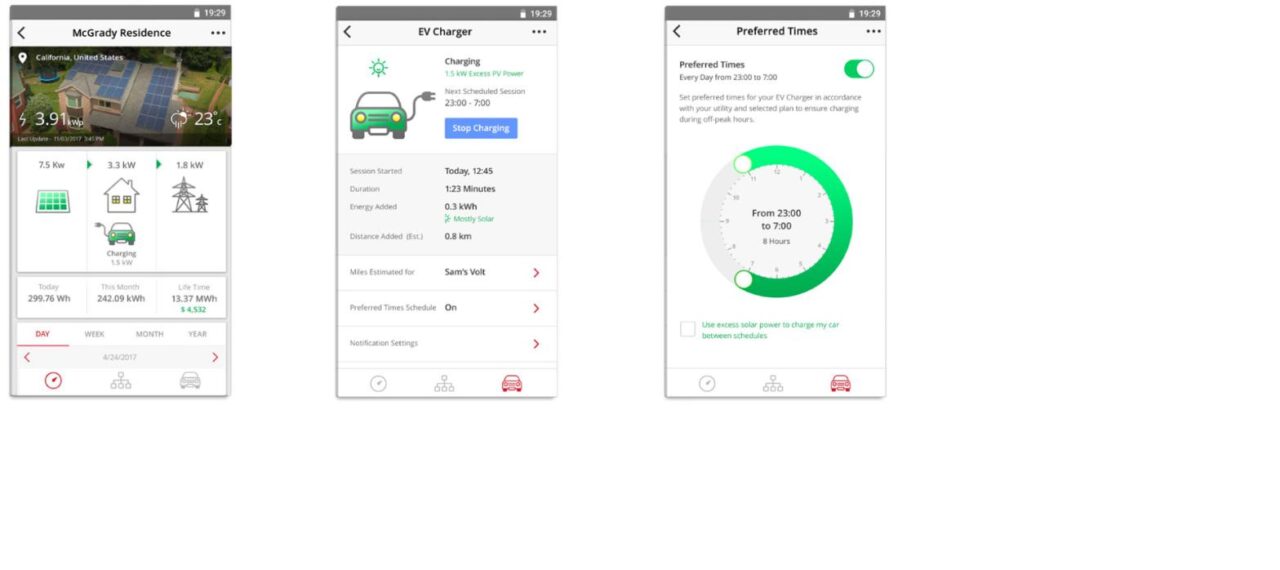

Compras el cargador, lo instalan, todo perfecto. Bajas al garaje con el móvil para configurarlo desde la app y descubres lo que descubre todo el mundo en un sótano segundo: ni cobertura móvil ni wifi. Y la app no pasa de la pantalla de emparejamiento. Es uno de los atascos más habituales en la puesta en marcha de un punto de recarga, y tiene solución. Pero conviene saber de antemano qué necesita realmente tu equipo, porque no todos dependen de lo mismo. Primero: distingue tres cosas que se confunden Cuando alguien dice «el cargador necesita wifi», puede estar hablando de tres necesidades muy distintas: Configuración inicial. Vincular el equipo a tu cuenta y ajustar parámetros. Suele hacerse por Bluetooth desde el móvil, pero la app necesita internet para validar el registro contra el servidor del fabricante. Uso diario desde la app. Ver el estado, programar horarios, consultar consumos. Requiere que el cargador esté conectado, o al menos que estés dentro del alcance del Bluetooth. Funcionamiento básico. Que el coche cargue al enchufarlo. En un equipo bien elegido, esto no debe depender de internet. Esa distinción es la clave de todo el asunto. Sin conexión puedes perder comodidad; lo que no deberías perder nunca es la capacidad de cargar. El problema del emparejamiento: el truco de los instaladores El escenario típico: estás en el garaje, el móvil sin datos, y la app te pide registrar el equipo. Aunque la comunicación con el cargador sea por Bluetooth y funcione, la app no puede completar el alta porque necesita hablar con el servidor. Lo que hacen los instaladores con experiencia es sencillo y funciona: Fotografiar el número de serie del equipo antes de bajar. Subir a la calle, donde hay cobertura, y dar de alta el cargador en la cuenta con ese número de serie. Volver a bajar y terminar la configuración ya por Bluetooth. Algunos fabricantes han endurecido este proceso en versiones recientes de sus apps y ya no permiten completar nada sin conexión, así que conviene contar con ello. Otro truco muy útil: dejar el equipo preconfigurado antes de la instalación, con la actualización de firmware ya hecha, para bajar al garaje solo a montar y ajustar. Y una alternativa que resuelve muchos casos: bastantes cargadores admiten configuración completa desde su propia botonera o pantalla, sin app. Es menos cómodo, pero funciona siempre. Cómo llevar red hasta el garaje Adaptadores PLC (red por la línea eléctrica) Es la solución más usada en unifamiliares con garaje en sótano: un adaptador junto al router y otro en el garaje, y la señal viaja por el cableado eléctrico de la casa. Funciona bien cuando ambos puntos están en la misma instalación eléctrica, y hay kits que además emiten wifi en el extremo remoto, con bastante alcance. La advertencia importante: los PLC inyectan señal en la red eléctrica y en algunos casos pueden interferir con la comunicación entre el coche y el cargador. Hay averías documentadas de «el coche detecta el cargador pero no inicia la carga» que se resolvieron desconectando los PLC de la vivienda. No es lo habitual, pero si tienes ese síntoma, es la primera prueba que debes hacer. Lo contamos junto a otros casos en el artículo sobre averías reales de cargadores. Repetidores o puntos de acceso wifi Si hay una toma de corriente a medio camino y la señal llega mínimamente, un repetidor bien colocado puede bastar. En sótanos de hormigón armado, sin embargo, la señal se pierde rápido: dos plantas de forjado se comen cualquier wifi doméstico. Cable de red La solución aburrida y la mejor de todas cuando es viable. Si en la instalación se va a pasar tubo desde la vivienda hasta el garaje, aprovechar para pasar también un cable de red cuesta muy poco más y no falla nunca. Si tu instalador va a canalizar, pídeselo. Un detalle técnico: en recorridos largos y paralelos a cables de potencia conviene usar cable apantallado y conectar la pantalla a tierra en un extremo, para que la propia canalización no meta ruido en la comunicación. Router 4G dedicado En garajes comunitarios donde no hay una vivienda de la que colgarse, un pequeño router 4G con antena exterior puede ser la única vía. Es la opción más cara en cuota mensual y solo tiene sentido si realmente necesitas conectividad permanente. ¿Y si decido no conectarlo a nada? Es una opción perfectamente válida, y para muchos usuarios la más sensata. Sin conexión permanente: Sigues cargando con normalidad. Enchufas y carga. Sigues teniendo balanceo dinámico, si la medida se hace con pinza o medidor conectado directamente al cargador. Esa gestión es local y no pasa por internet. Puedes configurar el equipo por Bluetooth cuando estés al lado. Lo que pierdes: Consultar el estado o iniciar la carga a distancia. Estadísticas de consumo acumuladas en la nube. Actualizaciones automáticas de firmware (habrá que hacerlas a mano, presencialmente). Integraciones que dependan de red local, como algunas conexiones con inversores fotovoltaicos. Nuestra recomendación honesta: si el garaje está en un sótano profundo y no tienes fotovoltaica que integrar, no te compliques la vida. Un cargador funcionando de forma autónoma es más fiable que uno dependiendo de una cadena de repetidores. El motivo por el que no conviene depender de la nube Hay una razón de fondo para preferir equipos que funcionen sin conexión permanente, y no es técnica sino de negocio. Varios fabricantes y operadores de recarga han cerrado o abandonado el mercado español en los últimos años. Cuando la plataforma en la nube de la que dependía un equipo se apaga, los cargadores que necesitaban esa plataforma para autorizar la carga dejan de funcionar, aunque eléctricamente estén impecables. Es un riesgo real que ya ha dejado instalaciones inservibles. Por eso, al comparar modelos, la pregunta correcta no es «¿tiene app?» sino «¿carga el coche si mañana no existe la app?». Lo desarrollamos en este artículo sobre cargadores incluidos con el coche. Checklist antes del día de la instalación Comprueba si hay cobertura móvil
