Plazas sin pared: pedestales, soportes a techo y armarios para instalar el cargador
Artículo técnico dirigido a instaladores y a propietarios con plazas complicadas. Los manuales de instalación siempre muestran lo mismo: una pared lisa, el cargador a la altura del pecho y la manguera colgada. La realidad de un garaje español es otra: plazas en batería sin pared cercana, columnas ocupadas, paredes de piedra irregular, plazas dobles en las que el punto de conexión queda a seis metros del coche. Estas son las soluciones que se usan cuando no hay pared donde colgar el equipo. 1. Pedestal en el suelo La solución estándar del fabricante. Un poste metálico anclado al suelo con el cargador montado encima. A favor: es la opción homologada, existen modelos para uno o dos cargadores, y queda a la altura correcta. En contra: Ocupa espacio de la plaza, que en garajes españoles es un bien escaso. Recibe golpes. Un poste en el borde de una plaza acaba abollado. Hay que hacer llegar la canalización por el suelo, con la protección mecánica correspondiente. En plazas de alquiler o en comunidades, anclar al pavimento puede requerir permiso adicional. 2. Pedestal invertido colgado del techo La solución que más sorprende y una de las más prácticas: el mismo poste, montado al revés y anclado al forjado. El cargador queda suspendido sobre la plaza. A favor: no ocupa suelo, no recibe golpes de coches, y la canalización llega por el techo, que es por donde suele ir de todas formas. Condiciones: El forjado tiene que admitirlo. No es una obviedad: hay que verificar que se puede taladrar y anclar con seguridad. En techos con nervios o con instalaciones enterradas, hay que localizar los puntos válidos. La altura resultante debe ser cómoda y no invadir el gálibo de paso de vehículos. El anclaje debe estar dimensionado para el peso del conjunto más la manguera. Es la solución de referencia para plazas sin columna ni pared, y para paredes de piedra muy rugosa donde un anclaje a muro no es fiable. 3. Estructura metálica a medida Cuando ni el suelo ni el techo dan una solución limpia, algunos instaladores fabrican una estructura de perfil metálico anclada donde sí hay soporte firme. Consejos que salen de la experiencia: Acabado lacado en blanco o con cinta de señalización reflectante. Una estructura metálica oscura en un garaje mal iluminado es una trampa para espinillas y para retrovisores. Bordes rematados, sin cantos vivos. Si va en zona de paso, protección mecánica y señalización. 4. Conector empotrado en el suelo Existen soluciones de toma empotrada en el pavimento. Estéticamente son la mejor opción y en aparcamientos con exigencias de diseño se ven cada vez más. Consideraciones: hay que garantizar la estanqueidad frente a agua de escorrentía y limpieza del garaje, y la resistencia mecánica al paso de vehículos. No es una solución para improvisar. 5. Armarios y envolventes Cuando hay que ubicar el cuadro de protecciones fuera del cuadro general —o cuando el punto está lejos y necesita su propio cuadro— hace falta una envolvente. Lo que la experiencia recomienda: Armario de fibra de vidrio antes que de plástico. Aguanta como uno metálico y es notablemente más cómodo de perforar. Dimensiones orientativas: para un carril DIN de unos doce módulos, un armario en torno a 30×20-25 cm suele bastar. Cerradura distinta de la de los cuadros generales del edificio. Este detalle importa más de lo que parece en una comunidad: la llave estándar de los cuadros eléctricos la tiene mucha gente. Grado IP e IK adecuados al emplazamiento. En zonas de paso, IK alto. Para envolventes grandes en exterior, un truco que ha salvado más de una instalación: meter las protecciones en una caja estanca aparte dentro del armario grande. Si entra humedad por la pared, la aparamenta sigue seca. Altura y ergonomía Sea cual sea el soporte, dos criterios que se olvidan: Altura de montaje entre 90 y 150 cm aproximadamente. Más bajo recibe salpicaduras y suciedad; más alto es incómodo y complica el mantenimiento. Soporte para colgar la manguera. Un conector arrastrando por el suelo del garaje se llena de agua y polvo, y acaba dando fallos de contacto. Es un accesorio barato que evita averías. Antes de decidir el soporte: comprobaciones Longitud de la manguera del equipo elegido frente a la distancia real hasta la toma del coche, contando por dónde tiene que ir el cable. Por qué lado del coche está la toma de carga. Cambia por completo la ubicación óptima. Gálibo de paso y trayectoria de maniobra de los vehículos. Capacidad del soporte estructural: forjado, muro o pavimento. Si la plaza es de alquiler, permiso del propietario para anclar. Trazado de la canalización compatible con las reglas del garaje: ver por dónde puede pasar el cable. Preguntas frecuentes ¿Puedo poner el cargador en la columna de al lado si no es de mi plaza? Las columnas son elemento común. Instalar en ellas requiere el acuerdo de la comunidad, aunque en la práctica suele concederse sin problema si el resultado es ordenado y no invade otras plazas. ¿Es seguro colgar un cargador del techo? Sí, si el anclaje está bien dimensionado y el forjado lo admite. Un punto de recarga pesa poco; el conjunto con pedestal y manguera, algo más. Es un cálculo sencillo que debe hacer quien instala. Mi pared es de piedra irregular. ¿Qué hago? Es un caso típico de pedestal invertido o de estructura metálica anclada a un punto firme. Forzar tacos en una pared irregular acaba mal. ¿Necesito un cargador especial para pedestal? No: la mayoría de equipos de pared se montan en pedestal con el kit del fabricante. Sí conviene comprobar que existe ese accesorio para tu modelo antes de comprarlo. Conclusión No tener pared no impide instalar un punto de recarga. El pedestal invertido colgado del techo resuelve la mayoría de plazas complicadas sin ocupar suelo ni exponerse a golpes, y un armario de fibra bien elegido soluciona el cuadro. Lo que no admite improvisación es el anclaje: es la parte que hay que verificar antes de comprometer

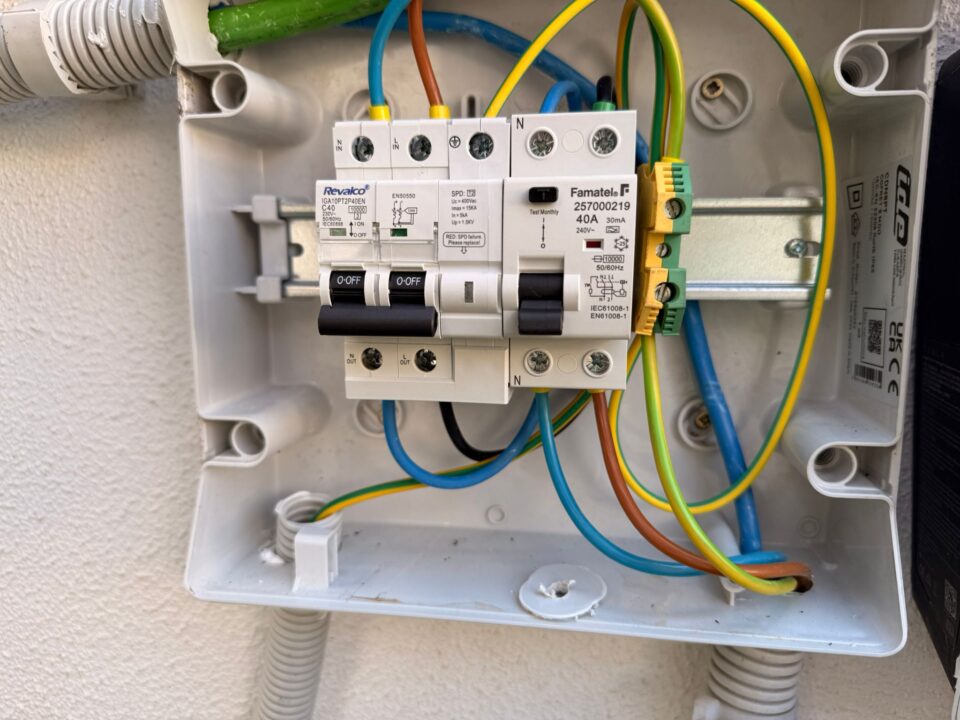

6, 10 o 16 mm²: por qué la sección del cable es donde más se recorta en un presupuesto
De todas las partidas de un presupuesto de punto de recarga, la sección del cable es la más fácil de recortar y la más difícil de auditar. El cliente no la ve, va dentro de un tubo, y el cargador funciona igual el primer día tanto con 10 mm² como con 16 mm². Por eso es donde más discusiones hay. El caso típico: un garaje a 120 metros del cuadro, un presupuesto que calcula 16 mm² y otro que ofrece 10 mm² por bastante menos dinero. Y el cliente, con razón, pregunta por qué. El número que lo decide todo: la caída de tensión Un cable no es un conductor perfecto. Tiene resistencia, y esa resistencia hace que la tensión que llega al final sea menor que la que sale del cuadro. Cuanta más corriente y más distancia, mayor es la pérdida. El reglamento fija un límite. Para una instalación de recarga de vehículo eléctrico en monofásico, la caída de tensión admisible es del 5 %. Sobre 230 V, eso son 11,5 voltios. Ese es el número contra el que se calcula todo. Y aquí está el detalle importante: ese 5 % no es una recomendación, es el criterio de cálculo. Si un instalador te enseña una medida de 12 V de caída y te dice que «está bien», está fuera de límite, aunque el coche cargue. Por qué no se puede dar una tabla universal Verás por internet tablas de «sección según metros». Úsalas como orientación, nunca como cálculo, porque el resultado depende de al menos cinco variables: La corriente de diseño. No es lo mismo un cargador de 16 A que uno de 32 A. La longitud real del recorrido, no la distancia en línea recta. En un garaje comunitario, entre subir al techo, rodear la rampa y bajar a la plaza, la diferencia puede ser del doble. Monofásico o trifásico. A igualdad de potencia, el trifásico necesita menos sección porque reparte la corriente entre tres conductores. El método de instalación. Un cable en tubo empotrado disipa peor el calor que uno en bandeja perforada al aire, y eso reduce su intensidad admisible. La temperatura ambiente y el número de circuitos agrupados en la misma canalización. Como referencia de orden de magnitud, en una instalación monofásica a 32 A lo habitual es que hasta unos 20-25 metros baste 6 mm², que a partir de ahí se vaya a 10 mm² y que por encima de 60-70 metros haya que plantearse 16 mm². Pero insistimos: son órdenes de magnitud, no un cálculo. El cálculo lo hace el instalador con los datos reales de tu instalación. Qué pasa de verdad si la sección se queda corta No es que el cargador deje de funcionar. Es peor, porque es progresivo. 1. El coche carga más lento de lo que debería Si la tensión que llega al cargador es baja, la potencia real entregada baja con ella. Un equipo de 7,4 kW puede acabar entregando 6,5 kW sin dar ningún error. El usuario cree que su coche carga lento por el coche. 2. El cable trabaja caliente La energía perdida en el cable se convierte en calor. Un conductor que trabaja permanentemente por encima de su temperatura de diseño envejece más rápido: el aislamiento se degrada, se vuelve quebradizo y pierde propiedades dieléctricas. No es un fallo inmediato, es una vida útil recortada. 3. Las conexiones sufren El punto más caliente de una instalación no suele ser el cable, es el borne. Si el conductor va justo, el borne trabaja al límite, y ahí es donde aparecen las fotos de plástico derretido que circulan por los grupos de instaladores: bornes quemados en instalaciones de dos meses. Casi siempre es una combinación de sección insuficiente y apriete incorrecto. 4. Te quedas sin margen para el futuro Si mañana quieres subir de 7,4 a 11 kW, o añadir un segundo punto de recarga, con la sección justa no puedes. Y volver a pasar 80 metros de cable cuesta mucho más que haberlo puesto bien la primera vez. El truco del papel Hay una práctica que conviene conocer porque explica muchos presupuestos imposibles: ajustar los metros en la documentación en lugar de ajustar el cable a la realidad. Si la instalación real tiene 90 metros pero en la memoria figuran 45, el cálculo de caída de tensión «sale» con 10 mm². El papel queda impecable. El cable instalado sigue siendo el mismo que había antes de escribir el papel. La forma de detectarlo es sencilla: pide que el presupuesto indique los metros y la sección, y compara los metros con lo que ves. Si el recorrido cruza medio garaje y pone 30 metros, pregunta. Cuando el cliente es quien empuja hacia abajo Merece la pena decirlo, porque es igual de frecuente: muchas veces quien presiona para bajar la sección es el propio cliente, con dos argumentos que suenan razonables y no lo son. «Nadie pone 16 mm² para un cargador.» El número no depende de la costumbre, depende de la distancia. En una tirada de 15 metros, efectivamente nadie pone 16. En una de 120, es lo que sale del cálculo. «Si yo no voy a cargar a más de 4 o 5 kW.» El cálculo se hace con la corriente de diseño del circuito, no con la que el usuario piensa usar hoy. Una limitación por software la cambia cualquiera desde la app en treinta segundos; el cable ya está puesto. Cómo comprobar si tu instalación está bien dimensionada Mira el certificado. El certificado de instalación eléctrica y la memoria técnica indican la sección y la longitud del circuito. Es el primer sitio donde mirar. Comprueba la coherencia con la protección. Como referencia, un cable de 6 mm² se protege habitualmente con un magnetotérmico de 32 A y uno de 10 mm² admite hasta 40 A, según el método de instalación. Un magnetotérmico de 40 A protegiendo 6 mm² es una señal de alarma. Mide la tensión con el coche cargando. Es la
Por qué una instalación de cargador por 475 € casi nunca sale a cuenta
Buscas «instalar cargador coche eléctrico» y lo primero que aparece son plataformas con precio cerrado y un formulario de tres campos. Instalación hasta 10 metros, 475 €. Hasta 20 metros, 550 €. Hasta 30 metros, 675 €. Todo incluido: cableado, mano de obra y legalización. Es una propuesta atractiva y perfectamente legal. El problema no es el modelo de negocio: es que esos números solo cuadran si algo se recorta, y conviene saber qué antes de firmar. El desglose que circula, y por qué no cierra Cuando se les pide el detalle, el desglose típico de una instalación de 20 metros es más o menos este: 2 operarios × 3 horas × 40 €/h = 240 € Cable, tubo y pequeño material = 185 € Boletín / certificado de instalación = 150 € Total: 575 € Sobre el papel, ordenado. En la práctica, cualquiera que haya montado un punto de recarga en un garaje comunitario sabe que dos personas no hacen 20 metros de instalación en tres horas. Y ese cálculo, además, deja fuera: El desplazamiento. Ir, aparcar en una zona sin plaza, subir el material, volver. La visita previa, cuando la hay. Muchas plataformas van directas a obra sin verla antes, lo que provoca instalaciones que no se pueden ejecutar el día previsto. Los costes de estructura de una empresa real: furgoneta, herramienta, seguro de responsabilidad civil, vacaciones, formación, gestoría. La postventa. Si algo falla a los seis meses, alguien tiene que volver. Cuando un precio de venta al público está por debajo del coste real de ejecución, el margen tiene que salir de algún sitio. Estas son las cuatro partidas donde sale. 1. La sección del cable Es la primera candidata, porque el ahorro es inmediato y el defecto es invisible durante meses. Bajar de 16 mm² a 10 mm² en una tirada larga son decenas de euros por cada diez metros, y el cliente no lo va a notar el primer día. Lo notará después: caída de tensión por encima de lo admisible, cable trabajando caliente y un cargador que limita potencia. Lo desarrollamos en el artículo sobre qué sección de cable necesita tu instalación. Hay una variante todavía más incómoda: ajustar la sección al papel en vez de a la realidad. Si en la documentación figuran 25 metros en lugar de los 45 reales, el cálculo «sale» con 10 mm². El cable instalado sigue siendo insuficiente. 2. Las protecciones Un cuadro completo para un punto de recarga —magnetotérmico, diferencial de 30 mA de la clase adecuada, protector de sobretensiones permanentes y transitorias y, si procede, el dispositivo de rearme— cuesta dinero y ocupa 4 o 5 módulos. En tarifas muy ajustadas, aparecen atajos: reutilizar un diferencial existente, prescindir del protector de sobretensiones, o colgar el cargador de un circuito que no le corresponde. La consecuencia práctica no es dramática al principio. Es que un día salta el diferencial de toda la casa cada vez que se enchufa el coche, o que una sobretensión se lleva por delante la electrónica del cargador y la garantía no lo cubre. Puedes ver el detalle en qué protecciones necesita de verdad un cargador. 3. La legalización Toda instalación de recarga necesita su documentación: certificado de instalación eléctrica firmado por una empresa instaladora autorizada, memoria técnica de diseño cuando corresponde, y su registro en el organismo competente de la comunidad autónoma. Ese trámite lleva trabajo y responsabilidad. En una tarifa muy comprimida hay riesgo de que se resuelva de forma superficial. Y esto tiene dos consecuencias reales: Sin documentación en regla no puedes optar a ninguna ayuda pública que la exija. En un garaje comunitario, la comunidad debería tener el certificado. Si mañana hay un siniestro y la instalación no está documentada, el problema es de todos. 4. El tiempo Es el recorte más silencioso. Una instalación bien hecha implica grapar la manguera cada pocos palmos, respetar los trazados acordados, proteger el cable por debajo de 2,5 m de altura, sellar los pasos de forjado y dejar el conjunto limpio. Todo eso son horas. Cuando el precio no da para esas horas, aparecen los resultados que circulan por los grupos profesionales: mangueras sin grapar colgando por un patio de luces, cable de sección insuficiente metido en tubo demasiado estrecho, canalizaciones que atraviesan plazas ajenas sin permiso, o instalaciones que comparten bandeja con la línea general de alimentación del edificio, cosa que no debe hacerse. Y el problema que llega después: el marrón es tuyo Este es el punto que menos se explica. Cuando una plataforma subcontrata la instalación, aparecen tres actores: tú, la plataforma y el instalador. Mientras todo funciona, es indiferente. El día que hay una avería, no. El patrón que describen los propios instaladores es reconocible: la plataforma remite al instalador, el instalador dice que él solo ejecutó lo que le encargaron, y el cliente queda en medio. Si además la empresa que ejecutó era de otra provincia o ya no trabaja con esa plataforma, encontrar a alguien que asuma la avería de un equipo que no instaló es difícil —y quien acepte, lo presupuestará caro, con razón. Cuándo sí tiene sentido una tarifa cerrada Para ser justos: hay casos donde este modelo funciona bien. Instalaciones cortas y sencillas. Un unifamiliar con el cuadro a ocho metros del punto de montaje y hueco de sobra. Ahí una tarifa plana es razonable y difícilmente te van a recortar nada, porque no hace falta. Cuando la plataforma da visita técnica previa y ajusta el precio después de verla. Eso ya no es tarifa cerrada, es un presupuesto, y es otra conversación. Cuando el instalador asignado es local y te lo dicen antes. Si sabes quién va a ir y puedes buscar sus referencias, el riesgo baja mucho. Las cinco preguntas que lo aclaran todo ¿Qué sección de cable vais a instalar y con qué caída de tensión calculada? Una empresa seria responde con un número. Si te dicen «la que haga falta», insiste. ¿Qué protecciones incluye exactamente el precio? Pide
