Descripción

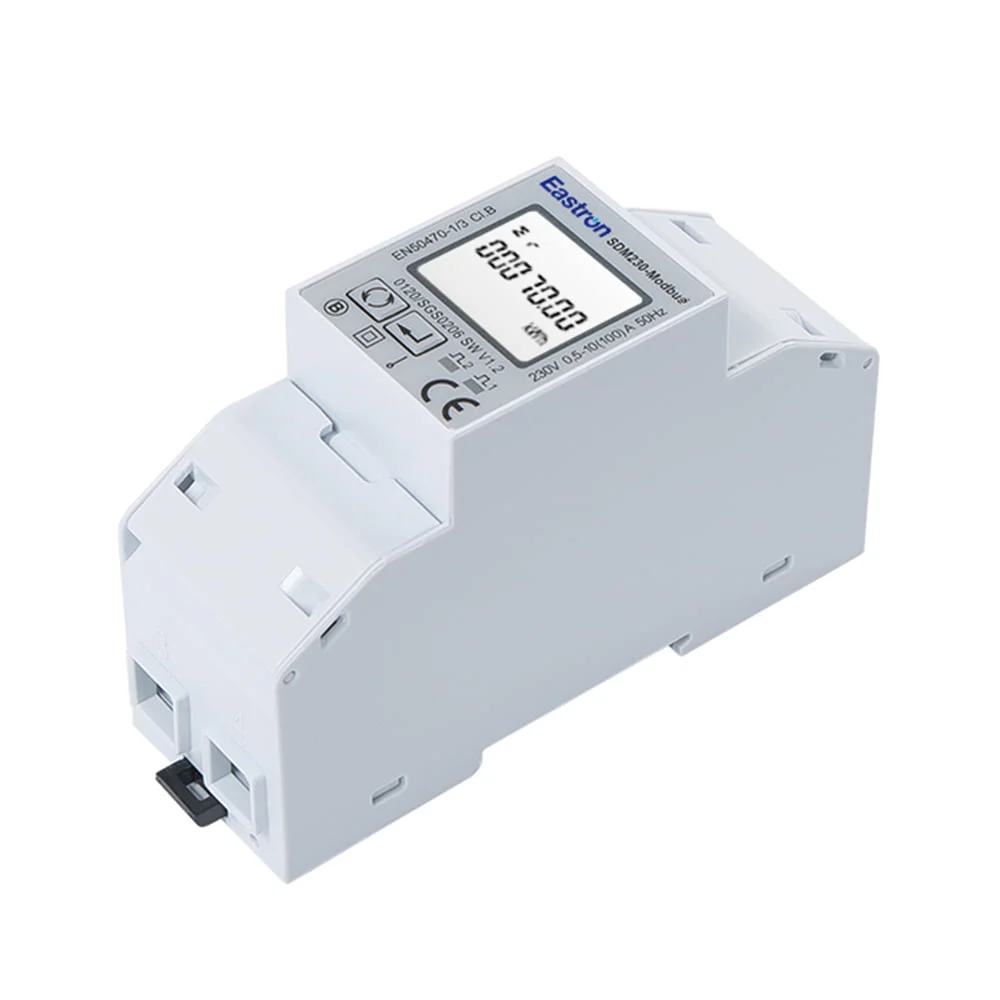

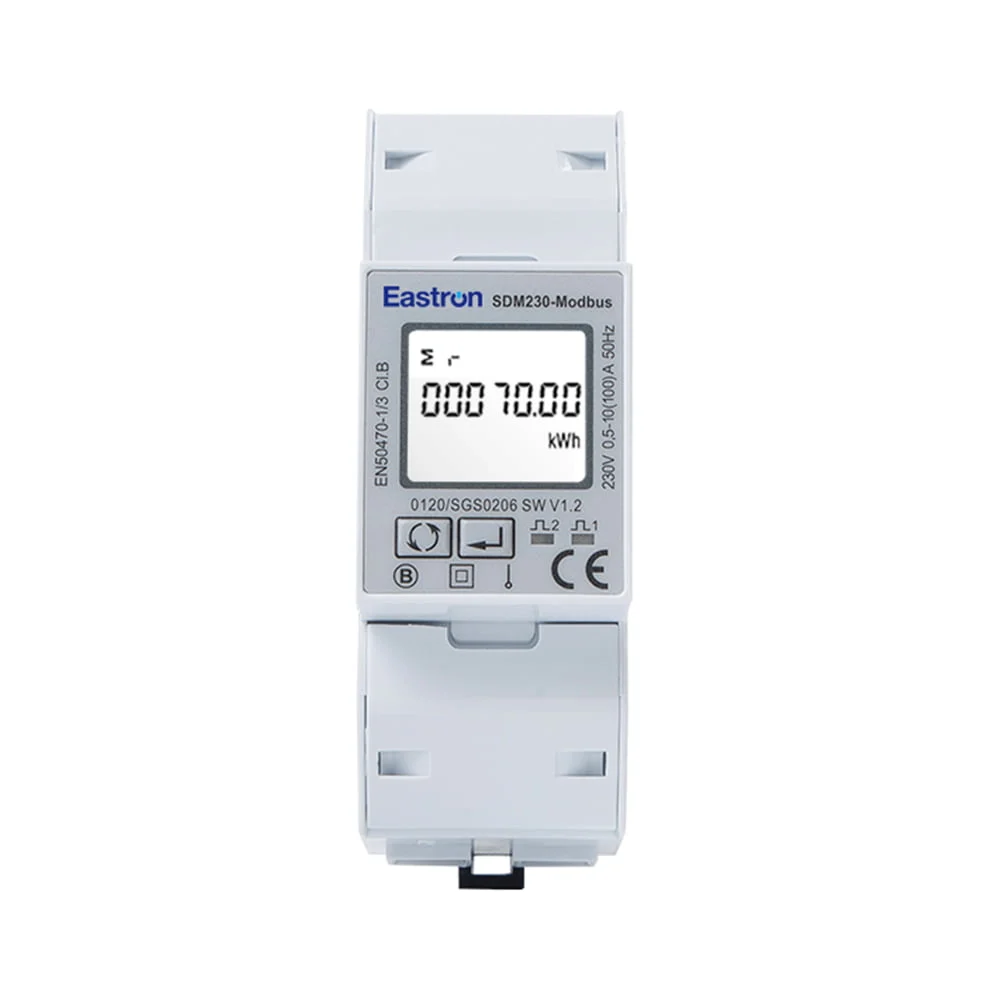

Medidor Autel Eastron SDM230 Modbus para balanceo dinámico
El Eastron SDM230-Modbus es un medidor de energía monofásico utilizado con cargadores Autel compatibles para realizar el control y balanceo dinámico de potencia de la instalación.
Su función es medir en tiempo real el consumo eléctrico de la vivienda o instalación para que el cargador pueda adaptar automáticamente la potencia destinada al vehículo eléctrico.
De esta forma, el coche puede cargar aprovechando la potencia disponible sin superar innecesariamente la potencia contratada.
Balanceo dinámico para cargadores Autel
Cuando se instala junto a un Autel MaxiCharger compatible, el medidor permite que el sistema conozca el consumo eléctrico general de la vivienda.
Si aumenta el consumo de la casa, el cargador puede reducir la potencia destinada al vehículo. Cuando vuelve a existir potencia disponible, puede aumentarla de nuevo.
Es especialmente útil para usuarios que quieren cargar su coche eléctrico sin tener que aumentar la potencia contratada.
No necesita pinza amperimétrica
Esta versión del Eastron SDM230 es un medidor de conexión directa.
La corriente de la instalación pasa directamente a través del medidor, por lo que no necesita una pinza amperimétrica externa para realizar la medición.
Admite una corriente máxima directa de hasta 100 A.
Comunicación RS485 Modbus
El SDM230-Modbus incorpora comunicación RS485 mediante protocolo Modbus, permitiendo comunicar los datos de consumo al sistema compatible.
Debe ser instalado y configurado por un instalador eléctrico cualificado siguiendo el esquema correspondiente del cargador y del medidor.
Características técnicas
| Característica | Detalle |
|---|---|
| Modelo | Eastron SDM230-Modbus V1 |
| Referencia | 705-2000 |
| Tipo de instalación | Monofásica |
| Sistema eléctrico | 1P2W |
| Tensión nominal | 230 V AC |
| Frecuencia | 50/60 Hz |
| Corriente | 0,5–10(100) A |
| Corriente máxima directa | 100 A |
| Comunicación | RS485 Modbus |
| Medición | Bidireccional |
| Pantalla | LCD retroiluminada |
| Montaje | Carril DIN |
| Anchura | 2 módulos / 36 mm |
| Dimensiones aproximadas | 100 × 36 × 63 mm |
| Pinza amperimétrica | No necesaria |
| Aplicación | Medición energética y balanceo dinámico de potencia |
¿Para qué sirve este medidor?
Es especialmente recomendable cuando quieres:
- Evitar superar la potencia contratada mientras cargas el coche.
- Hacer balanceo dinámico con un Autel MaxiCharger compatible.
- Medir el consumo eléctrico general de una instalación monofásica.
- Disponer de comunicación RS485 Modbus.
- Evitar utilizar una pinza amperimétrica externa.
¿Es compatible con Autel MaxiCharger?
Este medidor se comercializa para instalaciones Autel compatibles con medición externa mediante Modbus.
Antes de instalarlo debe comprobarse la configuración concreta del cargador Autel y realizar correctamente tanto el cableado eléctrico como la comunicación RS485. Si tienes o vas a comprar un Autel MaxiCharger AC Single de 7,4 kW, para ese modelo usamos el medidor monofásico de lectura indirecta de Autel (con transformador de corriente incluido): consúltanos antes de comprar y te confirmamos la configuración de medición.
Para instalaciones monofásicas Autel destinadas a balanceo dinámico, es una de las soluciones de medición que utilizamos en WALLBAI.
¿Necesito una pinza adicional?
No.
El Eastron SDM230-Modbus mide directamente la corriente que atraviesa el equipo hasta un máximo de 100 A, por lo que no necesita una pinza amperimétrica adicional.
Instalación
La instalación debe realizarse dentro del cuadro eléctrico o envolvente correspondiente, sobre carril DIN, y por un instalador autorizado.
El medidor debe colocarse en el punto adecuado de la instalación para poder medir correctamente el consumo que debe utilizar el cargador para efectuar el balanceo dinámico.
¿Es este el medidor que necesita tu Autel?
Dinos qué modelo de Autel MaxiCharger tienes y si tu instalación es monofásica y te confirmamos si este medidor encaja antes de que hagas el pedido.
Preguntas frecuentes
Compra el medidor Autel SDM230 en WALLBAI
En WALLBAI somos especialistas en cargadores de coche eléctrico, sistemas de balanceo dinámico y accesorios para puntos de recarga.
Si tienes dudas sobre si este medidor es compatible con tu Autel MaxiCharger, puedes consultarnos antes de hacer el pedido.
Precio: 89,00 € IVA incluido.
